LK-NYC04D DML DFB перадатчык
- Лазерная тэхналогія DML DFB
- Высокі дынамічны дыяпазон
- Прапускная здольнасць лепшая за 4 ГГц
- Сумяшчальнасць з даўжынямі хваль CWDM
- нізкае энергаспажыванне
- Нізкі кошт
Апісанне Прадукта
Перадатчык LK-NYC04D DML у асноўным складаецца з лазера DML DFB, схемы аўтаматычнага кіравання аптычнай магутнасцю, схемы пераўтварэння стабілізацыі напружання і схемы індыкацыі кантролю. Гэты перадатчык мае лазерныя даўжыні хваль DML, якія адпавядаюць стандарту CWDM, у прыватнасці, 1270 нм, 1290 нм, 1310 нм, 1330 нм, 1350 нм і 1370 нм.
Ён прапануе шырыню паласы мадуляцыі, якая перавышае 4 Ггц, і можа забяспечваць выхадную магутнасць, якая перавышае 2 мВт. Модуль працуе ад аднаго плюсавага крыніцы харчавання і прызначаны для надзейнай працы ў дыяпазоне напружання ад +7В да +36В. Акрамя таго, модуль абсталяваны індыкатарам, які пацвярджае нармальнасць як крыніцы харчавання, так і выхаду аптычнай магутнасці, палягчаючы маніторынг і абслугоўванне.
Тэхнічныя характарыстыкі
Абсалютны максімальны рэйтынг
| Параметр | сімвал | мінімум | Тып. | Максімум | блок |
| тэмпература захоўвання | TSTG | 40- | +25 | +70 | ℃ |
| Працоўная тэмпература | TC | 20- | +25 | +55 | ℃ |
| Ўваходная магутнасць ВЧ1 | Pin | - | 0 |
+17 | дБм |
| напружанне | Vin | +7 | +12 | +36 | V |
Аптычныя і электрычныя характарыстыкі (TC = 25 ℃)
| Параметр | мадэль | сімвал | мінімум | Тып. | Максімум | блок | Заўвагу |
| Даўжыня хвалі | UC | λ | 1270 | 1310 | 1370 | nm | Стандарт МСЭ |
| LC | - | CWDM | - | ||||
| Частата（3 дБ） | - | f3dB | 0.1 | - | 4 | Ггц | - |
| Аптычная выходная магутнасць | - | P | - | 1 | - | mW | - |
| Шум адноснай інтэнсіўнасці | UC | рэйн | - | - | 150- | дБн/Гц | - |
| LC | - | - | 155- | ||||
| КСВ | - | КСВ | - | - | 2 | ||
| Уваходная кампрэсія 1 дБ | - | - | - | +10 | - | дБм | - |
Блок харчавання (TC = 22±3℃)
| Параметр | мінімум | Тып. | Максімум | блок |
| напружанне | +7 | +12 | +36 | V |
| Бягучы(2) | 0.03 | 0.1 | 0.15 |
A |
(1) Умовы выпрабаванняў: Vin = +12V.
● Тыповыя дадзеныя

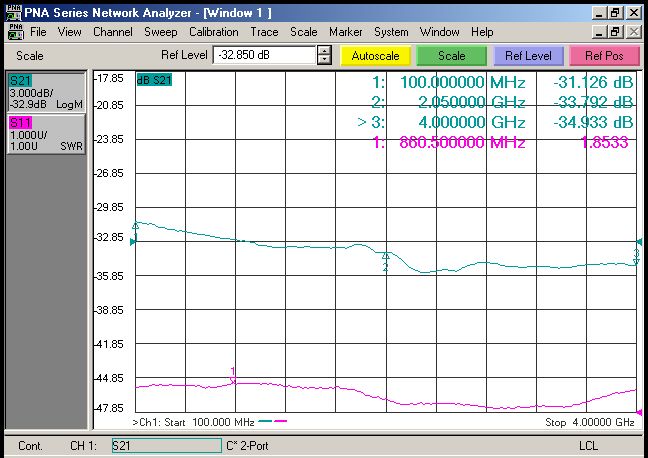

Малюнак 1. Тыповая частата лазера LK-NYC04D-CL DML DBF

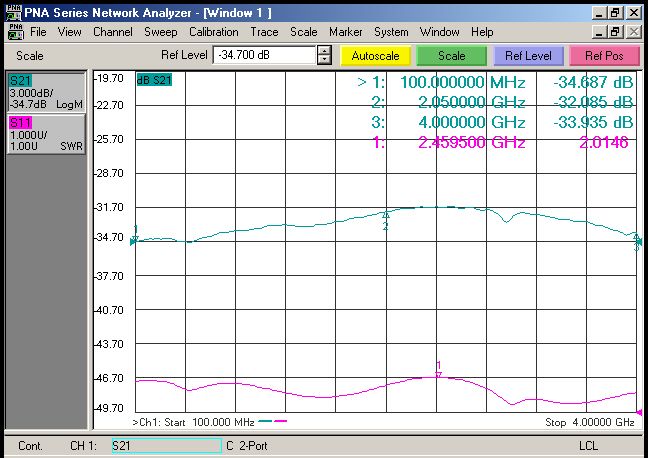

Мал. 2 Тыповая частата лазера LK-NYC04D-UC DML DBF
● Тыповая спектральная крывая

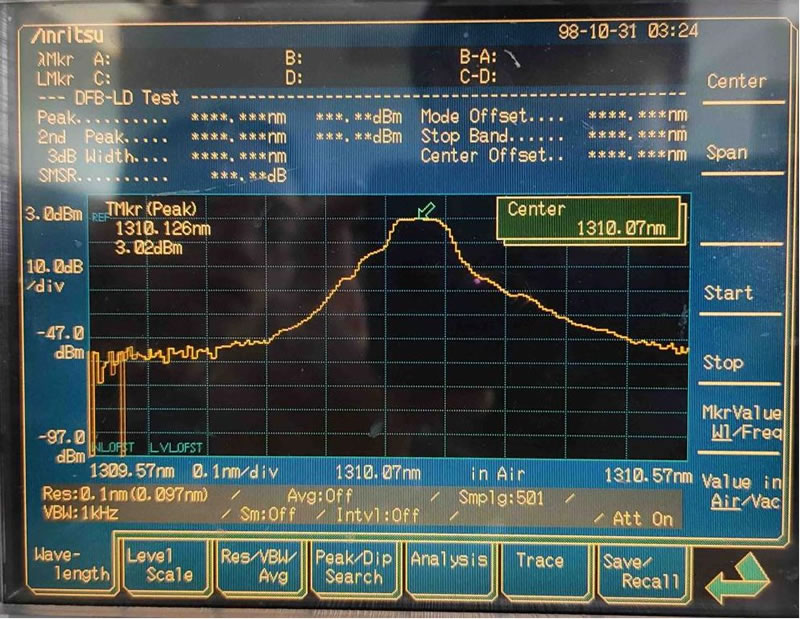

Мал. 3 Тыповая спектральная крывая лазера LK-NYC04D DML DBF
● Адзінка вымярэння: мм [цаля]

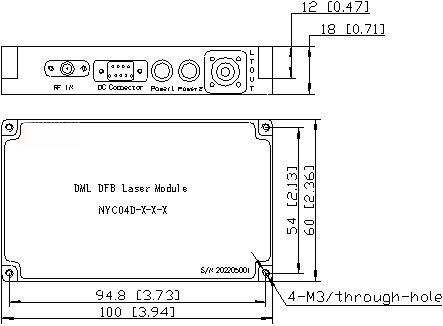

Малюнак 4. Памер перадатчыка DBF LK-NYC04D DML
ВЧ раз'ём: SMA
Раз'ём харчавання: J30J-9-ZKP
● Інфармацыя аб замове
Аркуш 1:
| мадэль | Тыповая даўжыня хвалі |
| UL | 1310nm |
| CL | CWDM (дадатковая даўжыня хвалі) |
Аркуш 2:
| мадэль | магутнасць |
| 00 | 1mW |
| 02 | 2mW |
| 04 | 4mW |
| 06 | 6mW |
Аркуш3:
| мадэль | злучальнік | Заўвагу |
| N | няма | Фланец |
| A | FC / APC | Стандартнае валакно 9/125 мкм SM |
| P | ФК / ПК | Стандартнае валакно 9/125 мкм SM |
прыкладанняў
Аддаленая антэна
Сеткі сотавай сувязі і PCS
Аналагавая радыёчастотная перадача
Адсочванне, тэлеметрыя і кантроль
Шырокапалосная бесправадная сувязь
