Аптычная лінія затрымкі і аптычны сімулятар серыі LK-D-SS-12-T
- Прапускная здольнасць да 12 Ггц
- Высокі дынамічны дыяпазон
- Шырокае тэмпературнае прымяненне
- Нізкая амплітуда водгуку
- Індывідуальныя затрымкі часу
Апісанне Прадукта
Абапіраючыся на тэхналогію мікрахвалевай фатонікі, серыя аптычных ліній затрымкі і аптычных сімулятараў LK-D-SS-12-T забяспечвае выдатную прадукцыйнасць і шырока выкарыстоўваецца ў тэсціраванні радараў, апрацоўцы сігналаў, фазаваных антэнных кратах, мадэляванні антэн і тэсціраванні фазавага шуму. Прылады здольныя эфектыўна працаваць ва ўсім дыяпазоне частот L/S/C/X з нізкімі ўносімымі стратамі, шырокім дынамічным дыяпазонам, моцнай электрамагнітнай ізаляцыяй і здольнасцю апрацоўваць невымерныя патройныя сігналы перадачы. Гэтыя характарыстыкі робяць яго ідэальным для высокадакладнай апрацоўкі аптычных і мікрахвалевых сігналаў.
Тэхнічныя характарыстыкі
Электрычныя / аптычныя характарыстыкі
| Параметр | Значэння параметраў | блок | Заўвагу | ||
| Мін | Тыповы | макс | |||
| Дыяпазон прайграваных частот | 1 | - | 12 | Ггц | |
| Плоскасць амплітуды | - | ± 2 | ± 2.5 | dB | |
| час затрымкі | 0.01 | - | 150 | us | Індывідуальныя |
| Дакладнасць затрымкі | -5 ‰ | - | +5‰ | - | |
| ўносяцца страты | 0 | 20 | 30 | dB | Індывідуальныя |
| Увод VSWR | - | 1.8 | 2 | - | |
| Выхад VSWR | - | 1.8 | 2 | - | |
| Імпеданс | - | 50 | - | Ω | |
| Уваходная кампрэсія 1 дБ | - | +13 | +17 | дБм | |
| Каэфіцыент адхілення ілжывага сігналу | 60 | - | - | dBc | |
| Шумная лічба | - | 45 | 55 | dB | 5us, 25 ℃ |
| Рабочая тэмпература | 55- | - | +85 | ℃ | Глядзіце інфармацыю аб заказе |
| Тэмпература захоўвання | 55- | - | +85 | ℃ | |
| Адносная затрымка ў залежнасці ад тэмпературы | - | - | 7 | праміле/℃ | |
| Уносныя страты супраць тэмпературы | - | 2 | 4 | % / ℃ | |
Апісанне раздыма і крыніца харчавання
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| напружанне | NC | GND | + 12V | NC |
| Бягучы рэйтынг | - | - | 0.3 | - |
| Максімальны ток | 1 |

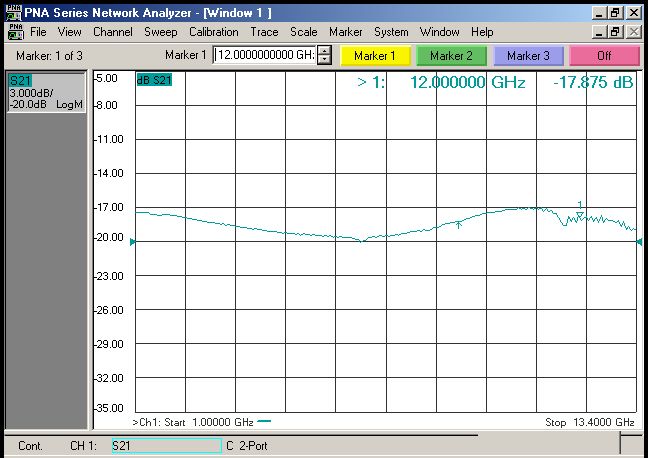

Тыповыя крывыя водгуку (25 ℃)
Памеры і штыфты (Адзінка вымярэння: мм [цаля])
ВЧ раз'ём: SMA-K (індывідуальны)
Раз'ём пастаяннага току: DE-9PS（Індывідуальны）
| Тып прадукту | ЛК-Д-СС-12-ТГ | Заўвагу | |||||
| Затрымка часу（мы） | 8 | 20 | 35 | 50 | 60 | 80 | стандарт |
| X (мм) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Тып прадукту | ЛК-Д-СС-12-ТП | Заўвагу | |||||
| Затрымка часу（мы） | 8 | 35 | 60 | 80 | 110 | 150 | Кампактны |
| X (мм) | 20 | 45 | 55 | 65 | 78 | 95 | |
Інфармацыя для замовы
| Тып прадукту | Пакеты | Ўзроўні якасці | Рабочая тэмпература | Тэмпература захоўвання |
| ЛК-Д-СС-12-ТГІ | стандарт | Прамысловы клас | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| ЛК-Д-СС-12-ТГМ | Сярэдні гатунак | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| ЛК-Д-СС-12-ТГС | Спецыяльны гатунак | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| ЛК-Д-СС-12-ТПІ | Кампактны | Прамысловы клас | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| ЛК-Д-СС-12-ТПМ | Сярэдні гатунак | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| ЛК-Д-СС-12-ТПС | Спецыяльны гатунак | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Заўвагу:1. T - гэта максімум лініі затрымкі, адзінка якога - мікрасекунды.
прыкладанняў
Тэставанне/каліброўка радара
Апрацоўка сігналаў
Электронная вайна
Фазіраваная антэнная рашотка
Мадэляванне антэны
