LK-MAMPD-4 Шматканальны высакахуткасны мікрахвалевы фотадэтэктар з узмацненнем
- Высокая хуткасць, шырокая прапускная здольнасць
- Убудаваны Bias-T
- O/E Hybrid Integrated
- Высокі каэфіцыент узмацнення, нізкі ўзровень шуму, шырокапалосны доступ
- Герметычна запячатаны раз'ём SMA
- Нізкі цёмны ток, высокае суадносіны сігнал/шум.
- Малы форм-фактар.
Апісанне Прадукта
LK-MAMPD-4 - гэта сучасная оптыка-электронная гібрыдная сістэма, якая аб'ядноўвае шырокапалосны фотадыёд з арсеніду індый-галію (InGaAs) з узмацняльнікам з нізкім узроўнем шуму. Гэты фотадыёд характарызуецца спектральным дыяпазонам даўжынь хваль водгуку ад 1000 да 1650 нанаметраў. Узмацняльнік з нізкім узроўнем шуму ў сістэме забяспечвае ўзмацненне радыёчастот (РЧ) 15 дэцыбел, забяспечваючы цэласнасць і ўзмацненне сігналу.
LK-MAMPD-4 здольны забяспечваць прапускную здольнасць 12 гігагерц і 18 гігагерц, задавальняючы розныя патрабаванні да высакахуткаснай сувязі і выяўлення. Модуль прызначаны для працы ад напружання сілкавання +5 В, якое з'яўляецца стандартным для многіх электронных сістэм. Ён сумяшчальны са стандартнымі одномодовыми 9/125-мікраметровымі аптычнымі валокнамі, забяспечваючы бясшвоўную інтэграцыю з існуючымі валаконна-аптычнымі сеткамі. ВЧ выхадны порт мае SMP-сумяшчальны раз'ём, імпеданс якога адпавядае 50 Ом для аптымальнай перадачы сігналу і мінімальных страт сігналу.
LK-MAMPD-4 пабудаваны з выкарыстаннем працэсу герметычнай герметызацыі, які забяспечвае надзейную абарону ад фактараў навакольнага асяроддзя, павышаючы яго трываласць і надзейнасць. Ён мае кампактны формаў-фактар, важыць менш за 62 грама, што з'яўляецца перавагай для прыкладанняў, дзе вага з'яўляецца важным. Модуль сертыфікаваны на адпаведнасць Дырэктыве аб абмежаванні небяспечных рэчываў (RoHS) 2.0, што пацвярджае яго адпаведнасць строгім стандартам аховы навакольнага асяроддзя і бяспекі.
Тэхнічныя характарыстыкі
| Тыповы і абсалютны максімальны рэйтынг | ||||
|---|---|---|---|---|
| Параметр | Сімв. | Тып | рэйтынг | блок |
| Дыяпазон тэмператур захоўвання | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Дыяпазон тэмператур рабочага корпуса | TC | 25 | -40 ~ +85 | ℃ |
| Напружанне зрушэння | VR | +5 | +5 ~ +9 | V |
| Аптычная ўваходная магутнасць | Pin | 0 | +10 | дБм |
| Аптычная магутнасць пры выгарэнні | PB | - | +13 | дБм |
| Тэмпература паяння свінцом | Tp | 280 (10 с) | 330 (10 с) | ℃ |
| Электрычныя/аптычныя характарыстыкі (ТC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Параметр | Sym | Стан тэсту | Значэння параметраў | блок | ||
| Дыяпазон даўжыні хвалі | λ | - | 1000 ~ 1650 гг | nm | ||
| Дыяпазон частот | - | - | Х - дыяпазон | Ku - Band | - | |
| Малая прапускная здольнасць сігналу | f-3dB | TC = 22 ± 3℃ | 0.3 ~ 12 гг | 2 ~ 18 гг | Ггц | |
| Адказнасць | Re | VR =+5В, Пin =10 мВт | λ = 1310 нм | ≥ 0.8 | ≥ 0.85 | А/В |
| λ = 1550 нм | ≥ 0.85 | ≥ 0.8 | ||||
| Плоскасць амплітуды | A | TC = -45～+85 ℃ | ≤ ± 2 | dB | ||
| Насычанасць аптычнай сілы | Ps | VR =+ 5 В, λ = 1550 нм Мадуляваны пераменны ток |
10 | дБм | ||
| Узмацненне радыёчастотнага сігналу (тыповы) | G | - | 15 ± 1 | dB | ||
| Насычэнне выходнай магутнасці радыёчастотнага сігналу | Pз | - | +3 | дБм | ||
| Выхад VSWR | КСВ | - | ≤ 2 | - | ||
| Выходны супраціў | RL | - | 50 | Ω | ||
● Тыповыя крывыя рэакцыі

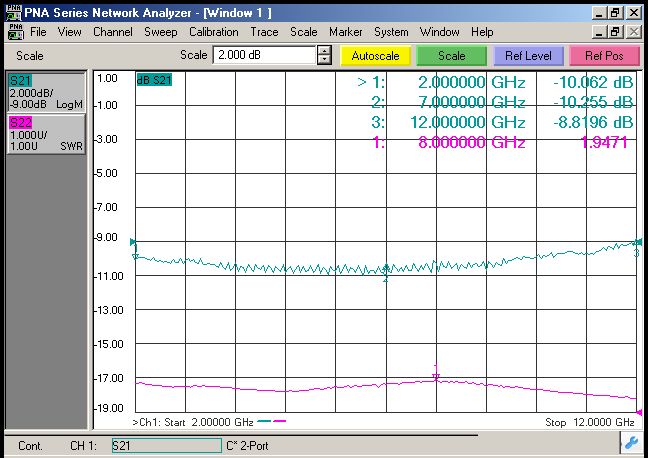

（ Мал. 1 X - Частотная характарыстыка фотадэтэктара дыяпазону）
（ Мал. 2. Частотная характарыстыка фотадэтэктара Ku - дыяпазону）

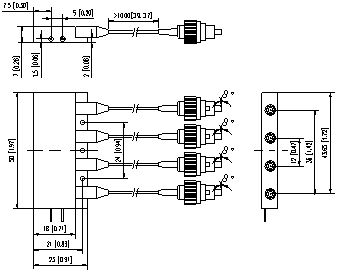

● Памеры і шпількі (Адзінка вымярэння: мм [цаля])
ВЧ раз'ём: SMP
● Інфармацыя для замовы
Аркуш 1:
| код | Аналагавая прапускная здольнасць |
| X | 0.2 ~ 12 ГГц |
| Ku | 2 ~ 18 ГГц |
Аркуш 2:
| код | Тып раздыма | Заўвагу |
| N | Няма раздыма | Адномодавы валаконны касічка 9 / 125 мкм |
| A | FC / APC | |
| P | ФК / ПК |
● Меры засцярогі
Радыус выгібу валакна не менш за 20 мм, каб пазбегнуць пашкоджання валакна.
Перш чым падключаць яго да оптасхемы, упэўніцеся, што грань валаконнай сувязі чыстая.
Пры захоўванні, транспарціроўцы і выкарыстанні патрабуецца адпаведная абарона ад электрастатычнага разраду.
Усе нашы стандартныя фотадэтэктары можна наладзіць у модулі！
прыкладанняў
Апрацоўка радыёлакацыйнай інфармацыі
Электронная вайна
Вымярэнне антэны
Валаконна-аптычная сувязь
Ахова і назіранне
