LK-HSPD-Ku-CM Высакахуткасны фотадэтэктар InGaAs
- Шырокая прапускная здольнасць, высокая хуткасць
- Убудаваны Bias-T
- пераменнага току
- Герметычна запячатаны раз'ём SMA
- Нізкі цёмны ток, высокае суадносіны сігнал/шум.
- Малы форм-фактар.
Апісанне Прадукта
Высокахуткасны дэтэктарны модуль LK-HSPD-Ku-CM — гэта складаны оптаэлектронны прыёмаперадатчык, старанна распрацаваны для апрацоўкі як лічбавых, так і аналагавых сігналаў. Гэты модуль абсталяваны PIN-фотадыёдам InGaAs са спектральным дыяпазонам ад 1250 да 1650 нанаметраў, уключаючы неабходную электроніку ўзгаднення, неабходную для аптымальнага выраўноўвання і апрацоўкі сігналу.
LK-HSPD-Ku-CM здольны забяспечваць прапускную здольнасць 18 гігагерц, што робіць яго выдатным выбарам для хуткаснай перадачы дадзеных. Модуль сілкуецца ад крыніцы харчавання +5 вольт, што забяспечвае надзейную працу і лёгкую інтэграцыю з існуючымі сістэмамі харчавання. Ён адпавядае стандартам для аднакамандных валаконных уваходаў 9/125 мікраметраў, што палягчае сумяшчальнасць з усталяванай валаконна-аптычнай інфраструктурай. Радыёчастотны (РЧ) выхад абсталяваны SMA-сумяшчальным раздымам, імпеданс якога старанна падабраны да 50 Ом для забеспячэння эфектыўнага распаўсюджвання сігналу і мінімальнага адлюстравання.
LK-HSPD-Ku-CM выраблены з выкарыстаннем герметычнага працэсу ўшчыльнення, які забяспечвае надзейную абарону ад навакольнага асяроддзя і павышае ўстойлівасць модуля да вільгаці, пылу і іншых патэнцыйных забруджванняў, тым самым гарантуючы доўгатэрміновую стабільнасць і прадукцыйнасць.
Тэхнічныя характарыстыкі
| Тыповы і абсалютны максімальны рэйтынг | ||||
|---|---|---|---|---|
| Параметр | Сімв. | Тып | рэйтынг | блок |
| Дыяпазон тэмператур захоўвання | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Дыяпазон тэмператур рабочага корпуса | TC | 25 | -40 ～ +85 | ℃ |
| Напружанне зрушэння | VR | 5 | -4.75 ～ +5.25 | V |
| Аптычная ўваходная магутнасць | Pin | +10 | +13 | дБм |
| Аптычная магутнасць пры выгарэнні | PB | - | +16 | дБм |
| Тэмпература паяння свінцом | Tp | 280 (10 с) | 330 (10 с) | ℃ |
| Электрычныя / аптычныя характарыстыкі (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| Параметр | Sym | Стан тэсту | Значэння параметраў | блок | |
| Дыяпазон даўжыні хвалі | λ | - | 1000～1650 | nm | |
| Дыяпазон частот | - | - | Ку-Бэнд | - | |
| Малая прапускная здольнасць сігналу | f-3dB | TC= 22 ± 3℃ | 0.1～18 | Ггц | |
| Адказнасць | Re | VR, Pin=1 мВт | λ = 1310 нм | ≥ 0.75 | А/В |
| λ = 1550 нм | ≥ 0.7 | ||||
| Плоскасць амплітуды | A | TC = -40～+85 ℃ | ≤ ±1.5 | dB | |
| Выхад VSWR | КСВ | - | ≤ 2.5 | - | |
| Напружанне зрушэння | VR | - | +5 | V | |
| раз'ём RF | - | - | SMA | - | |
| Насычанасць аптычнай сілы | Ps | VR, λ = 1550 нм Мадуляваны пераменны ток |
+13 | дБм | |
| Цёмная плынь | Id | VR | ≤ 10 | nA | |
| Насычэнне выходнай магутнасці радыёчастотнага сігналу | Надзьмутыя вусны | - | 10- | дБм | |
| Выходны супраціў | RL | - | 50 | Ω | |
● Тыповыя крывыя рэакцыі
(VR, λ = 1550 нм, TC = 25 ºC, Pin = 0 дБм)

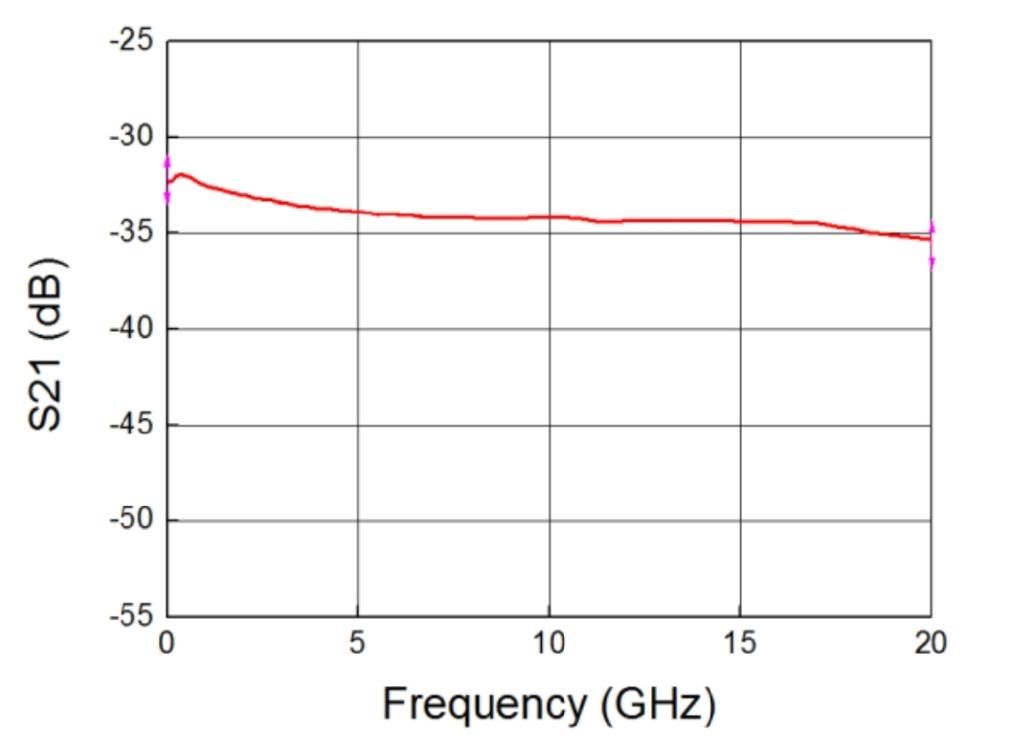

(Мал. 1 Частотная характарыстыка фотадэтэктара Ku-дыяпазону)

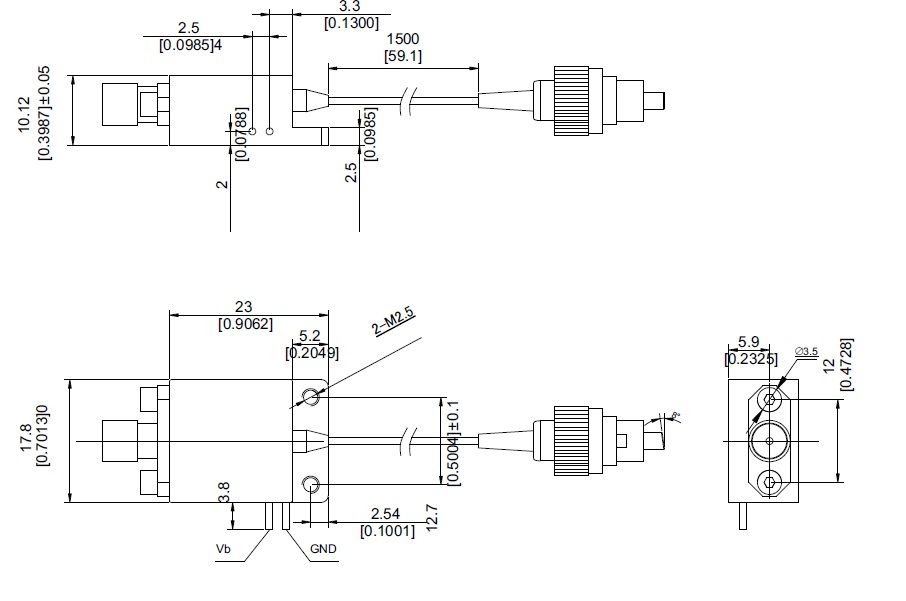

● Памеры і штыфты (адзінка вымярэння: мм [цаля])
Радыёчастотны раз'ём: SMA
Заўвага: гэта версія 1.1. У параўнанні з версіяй, адпраўленай заказчыку 14 красавіка 2023 года, агульныя памеры змяніліся, за выключэннем хваставога валакна.
● Інфармацыя для замовы
Аркуш 1:
| код | Аналагавая прапускная здольнасць |
| Ku | 0.1 ~ 18 ГГц |
Аркуш 2:
| код | Заўвагу |
| CM | Індывідуальныя |
Аркуш 3:
| код | Тып раздыма | Заўвагу |
| N | Няма раздыма | Аднамодавы валаконны касічка 9/125 мкм |
| A | FC / APC | |
| P | FC / PC |
● Меры засцярогі
Радыус выгібу валакна не менш за 20 мм, каб пазбегнуць пашкоджання валакна.
Перш чым падключаць яго да оптасхемы, упэўніцеся, што грань валаконнай сувязі чыстая.
Пры захоўванні, транспарціроўцы і выкарыстанні патрабуецца адпаведная абарона ад электрастатычнага разраду.
Усе нашы стандартныя фотадэтэктары можна наладзіць у модулі！
прыкладанняў
Валаконна-аптычная сувязь
Апрацоўка радыёлакацыйнай інфармацыі
Электронная вайна
Выпрабаванне і вымярэнне высакахуткаснага сігналу
Ахова і назіранне
