LK-HHPD Высакахуткасны фотадэтэктар InGaAs
- Шырокая прапускная здольнасць, высокая хуткасць
- Высокая спагадлівасць
- Убудаваны Bias-T
- Высокая насычанасць Увод
- Герметычна запячатаны раз'ём SMA
- Нізкі цёмны ток, высокае суадносіны сігнал/шум.
- Малы форм-фактар.
Апісанне Прадукта
LK-HHPD — гэта высакахуткасны дэтэктарны модуль, прыдатны для лічбавых і аналагавых прымяненняў, які мае PIN-фотадыёд InGaAs, які ахоплівае даўжыні хваль ад 1250 да 1650 нм. Ён прапануе шырыню паласы прапускання 12 ГГц або 18 ГГц і працуе ад напругі +5 В. Модуль сумяшчальны са стандартным аднамодавым валакном 9/125 мкм і мае раз'ём SMA для радыёчастотнага выхаду з супастаўленнем імпедансу 50 Ом.
LK-HHPD падыходзіць для прымянення з высокай хуткасцю перадачы дадзеных, ён герметычна зачынены для абароны ад фактараў навакольнага асяроддзя, што забяспечвае надзейнасць і даўгавечнасць. Ён мае лёгкую канструкцыю з масай менш за 23 грамы, што зручна для партатыўных або абмежаваных памяшканняў. Модуль сертыфікаваны ў адпаведнасці з Дырэктывай 2.0 аб абмежаванні небяспечных рэчываў (RoHS), што дэманструе адпаведнасць экалагічным стандартам і стандартам бяспекі.
Тэхнічныя характарыстыкі
| Тыповы і абсалютны максімальны рэйтынг | ||||
|---|---|---|---|---|
| Параметр | Сімв. | Тып | рэйтынг | блок |
| Дыяпазон тэмператур захоўвання | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Дыяпазон тэмператур рабочага корпуса | TC | 25 | -40 ～ +85 | ℃ |
| Напружанне зрушэння | VR | 5 | +4.75 ～ +5.25 | V |
| Аптычная ўваходная магутнасць | Pin | 0 | +13 | дБм |
| Аптычная магутнасць пры выгарэнні | PB | - | +16 | дБм |
| Тэмпература паяння свінцом | Tp | 280 (10 с) | 330 (10 с) | ℃ |
| Электрычныя/аптычныя характарыстыкі (ТC = 22 ± 3℃) | ||||||
|---|---|---|---|---|---|---|
| Параметр | Sym | Стан тэсту | Значэння параметраў | блок | ||
| Дыяпазон даўжыні хвалі | λ | - | 1000 ~ 1650 гг | nm | ||
| Дыяпазон частот | - | - | Х - дыяпазон | Ku - Band | - | |
| Малая прапускная здольнасць сігналу | f-3dB | TC = 22 ± 3℃ | 0.3 ~ 12 гг | 0.8 ~ 18 гг | Ггц | |
| Адказнасць | Re | VR =+5 В, Пin = 10 мВт | λ = 1310 нм | ≥ 0.75 | ≥ 0.75 | А/В |
| λ = 1550 нм | ≥ 0.7 | ≥ 0.7 | ||||
| Выхад VSWR | КСВ | - | ≤ 2 | ≤ 2.2 | - | |
| Плоскасць амплітуды | A | TC = -45～+85 ℃ | ≤ ±1.5 | dB | ||
| Насычанасць аптычнай сілы | Ps | VR =+5 В, λ = 1550 нм Мадуляваны пераменны ток |
13 | дБм | ||
| Насычэнне выходнай магутнасці радыёчастотнага сігналу | Pз | - | 10- | дБм | ||
| Цёмная плынь | Id | VR = 5 В | ≤ 10 | nA | ||
| Выходны супраціў | RL | - | 50 | Ω | ||
● Тыповыя крывыя адчувальнасці

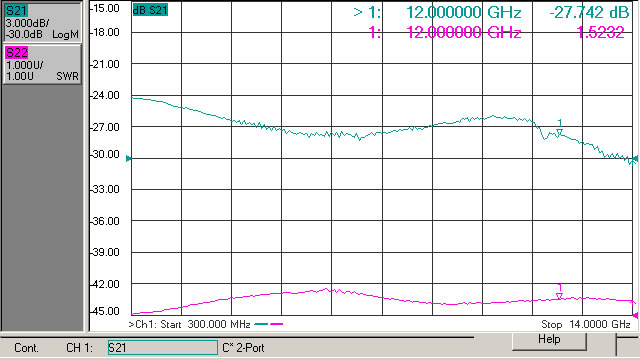

（ Мал. 1 X - Частотная характарыстыка фотадэтэктара дыяпазону）

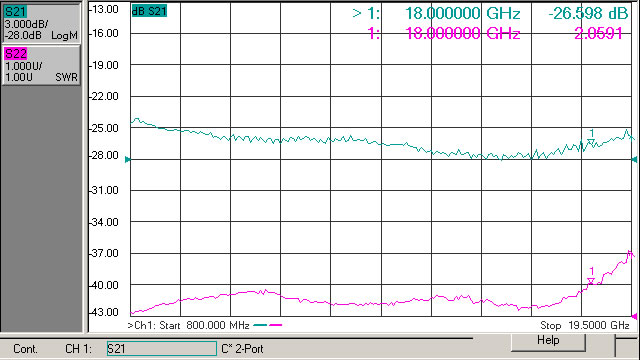

（ Мал. 2. Частотная характарыстыка фотадэтэктара Ku - дыяпазону）
● Памеры і штыфты (адзінка вымярэння: цаля)
РЧ-раз'ём: раз'ём SMA
●Інфармацыя для замовы
Аркуш 1:
| код | Аналагавая прапускная здольнасць |
| X | 0.3 ~ 12 ГГц |
| Ku | 0.8 ~ 18 ГГц |
Аркуш 2:
| код | Тып раздыма | Заўвагу |
| N | Няма раздыма | Адномодавы валаконны касічка 9 / 125 мкм |
| A | FC / APC |
● Меры засцярогі
Радыус выгібу валакна не менш за 20 мм, каб пазбегнуць пашкоджання валакна.
Перш чым падключаць яго да оптасхемы, упэўніцеся, што грань валаконнай сувязі чыстая.
Пры захоўванні, транспарціроўцы і выкарыстанні патрабуецца адпаведная абарона ад электрастатычнага разраду.
Усе нашы стандартныя фотадэтэктары можна наладзіць у модулі！
прыкладанняў
Валаконна-аптычная сувязь
Апрацоўка радыёлакацыйнай інфармацыі
Электронная вайна
Выпрабаванне і вымярэнне высакахуткаснага сігналу
Ахова і назіранне
