LK-NY55D Высокамагутны лазер DWDM DFB
- Муфта пастаяннага току
- Высокі дынамічны дыяпазон
- Нізкі парогавы ток
- Высокая выходная магутнасць
- 14-кантактны пакет Butterfly
- Працоўная тэмпература корпуса: ад -20 да 70 ℃
- высокая надзейнасць
- Высокая выхадная магутнасць да 100 мВт
- Валакно з захаваннем палярызацыі (PM).
Апісанне Прадукта
Лазер LK-NY55D прызначаны для выкарыстання ў якасці магутнага аптычнага выпраменьвальніка з залежнасцю ад даўжыні хвалі, які ідэальна падыходзіць для інтэграцыі са знешнім мадулятарам у сістэмах CATV і DWDM. Ён асабліва падыходзіць для прыкладанняў, якія ўключаюць супертранкінг і размеркаванне. Даўжыні хваль, прапанаваныя гэтай серыяй, адпавядаюць стандартам ITU Grid з пункту гледжання спецыфікацый дыяпазону і канала.
Гэтая серыя пастаўляецца з валакном з захаваннем палярызацыі (PM) і мае сувязь па пастаянным току (DC). Ён уключае ў сябе інтэграваны тэрмаэлектрычны ахаладжальнік (TEC), тэрмістар для вымярэння тэмпературы і фотадыёд манітора для кантролю аптычнай магутнасці. Модуль змяшчаецца ў 14-кантактным корпусе тыпу «матылёк», які сумяшчальны з кампаноўкай кантактаў OC-48, і ўключае ў сябе аптычны ізалятар у самім корпусе.
Тэхнічныя характарыстыкі
| Электрычныя/аптычныя характарыстыкі (ТC = 25 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Параметр | Сімв. | Стан | Мін | Тып | макс | адзінкі |
| Fréquence | f | - | 0.01 | - | 1 | Ггц |
| Прапускная здольнасць (-3 дБ, I=200 мА) | S21 | - | 1 | Ггц | ||
| Аптычная выходная магутнасць | P | Версія 40 мВт, T = Tset, IF = IOPВерсія 50 мВт, T = Tset, IF = IOPВерсія 63 мВт, T = Tset, IF = IOPВерсія 80 мВт, T = Tset, IF = IOPВерсія 100 мВт, T = Tset, IF = IOP |
40 50 63 80 100 |
- | - | mW |
| Парогавы ток | Іт | BOL | - | - | 40 | mA |
| Аперацыйны ток | Іоп | Версія 40 мВт, BOL Версія 50 мВт, BOL Версія 63 мВт, BOL Версія 80 мВт, BOL Версія 100 мВт, BOL |
- - - |
- - - |
280 350 450 580 650 |
mA |
| Працоўнае напружанне | Воп | БОЛ, ІF = IOP | - | - | 2.5 | V |
| Пік даўжыні хвалі | λ | Т = Цэт, ЯF = IOP | - | 1550 | - | nm |
| Шум адноснай інтэнсіўнасці | рэйн | - | - | - | 160- | дб / Гц |
| Каэфіцыент падаўлення бакавога рэжыму | СМСР | 30 | - | - | dB | |
| Каэфіцыент згасання палярызацыі | ДЛЯ | IF = IOP | 17 | - | - | dB |
| Дрэйф даўжыні хвалі над TC Range | ∆λTOP | Т = ТOP | - | - | 40 | pm |
| Супраціў тэрмістара | Rth | TOP=25 ℃ | 9.5 | 10 | 10.5 | КОм |
| Тэмп. тэрмістара Каэфіцыенты | TCTH | TOP=25 ℃ | - | 4.4- | - | % / ° С |
| ТЭЦ ток | itec | -20℃<TC<70 ℃ | 1.0- | - | 1.5 | A |
| напружанне ТЭС | Vtec | -20℃<TC<70 ℃ | 2.0- | - | 3.0 | V |
| ВЧ імпеданс | зін | 40 МГц - 1002 МГц | 1 | - | 6 | Ω |
| Маніторынг току разрадкі разраду | Im | IF = IOP, VMPD = -5 В | 0.1 | - | 2.5 | mA |
| Манітор PD Цёмнавы ток (PD) | Id | ВГД = 0 мА, VMPD = -5 В | - | - | 0.2 | uA |
| Тыповы і абсалютны максімальны рэйтынг | |||||
|---|---|---|---|---|---|
| Параметр | Сімв. | Стан | мінімум | Максімум | блок |
| Лазер прамога пастаяннага току | If | - | - | 750 | mA |
| Адваротнае напружанне лазера | V | - | - | 2 | V |
| Адваротнае напружанне фотадыёда | VR | - | - | 10 | V |
| Працоўная тэмпература | да | - | 20- | +70 | ° C |
| тэмпература захоўвання | Ts | - | 40- | +85 | ° C |
| ESD | - | HBM: R = 1500 Ом, C = 100 пФ | 500- | 500 | V |
Заўвагі: усе лазерныя чыпы паходзяць з пласцін, якія былі сертыфікаваны з выкарыстаннем прадстаўнічай партыі прылад, якія павінны дасягаць прымальнага выхаду для выгарання.
● Тыповыя дадзеныя

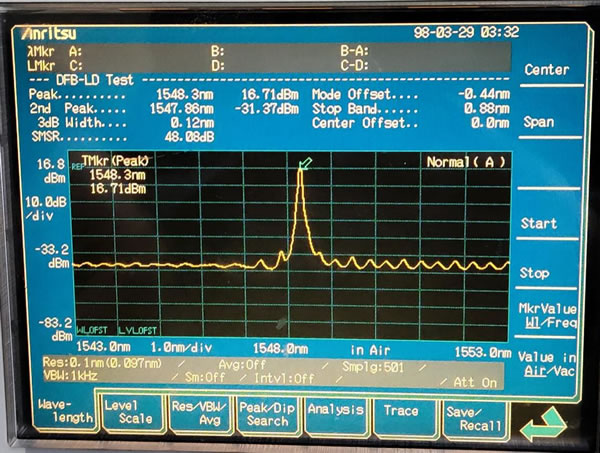

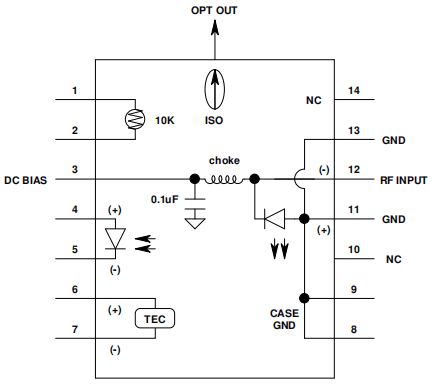

● Электрычная схема
| Лід # | функцыя | Лід # | функцыя |
| 1 | Тэрмістар | 8 | GND |
| 2 | Тэрмістар | 9 | GND |
| 3 | LD-(Зрушэнне) | 10 | NC |
| 4 | ПД анод | 11 | GND (LD+) |
| 5 | ПД катод | 12 | РФ |
| 6 | Кулер+ | 13 | GND (LD+) |
| 7 | Кулер- | 14 | NC |
● Памеры і шпількі (Адзінка вымярэння: мм [цаля])
ВЧ раз'ём: SMA
● Інфармацыя для замовы
Аркуш 1:
| код | Description |
| 55 | DWDM High Power 14PIN пакет матылёк |
Аркуш 2:
| код | Аптычная магутнасць |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
Аркуш 3:
| Канал | Частата (ТГц) | Цэнтральная даўжыня хвалі (нм) | Канал | Частата (ТГц) | Цэнтральная даўжыня хвалі (нм) | |
| C01 | Любая патрэбная даўжыня хвалі | C37 | 193.7 | 1547.72 | ||
| C02 | Па-за ITU, 1547 нм – 1560 нм | C38 | 193.8 | 1546.92 | ||
| C03 | Па-за ITU, 1557 нм – 1560 нм | C39 | 193.9 | 1546.12 | ||
| C04 | Па-за ITU, 1530 нм – 1560 нм | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
Аркуш 4:
| код | Description |
| PM | Валаконны раз'ём PM-FC/APC, 0.9 мм, даўжыня 1 м |
● Меры засцярогі
Радыус выгібу валакна не менш за 20 мм, каб пазбегнуць пашкоджання валакна.
Перш чым падключаць яго да оптасхемы, упэўніцеся, што грань валаконнай сувязі чыстая.
Пры захоўванні, транспарціроўцы і выкарыстанні патрабуецца адпаведная абарона ад электрастатычнага разраду.
прыкладанняў
CATV
DWDM
Вольная касмічная оптыка
Супер транкінг і размеркаванне,
Перадача сігналу ў аптычных сетках
