LK-AMPD-S Высакахуткасны мікрахвалевы фотадэтэктар InGaAs з узмацненнем
- Высокая хуткасць, шырокая прапускная здольнасць
- Убудаваны Bias-T
- O/E Hybrid Integrated
- Высокі каэфіцыент узмацнення, нізкі ўзровень шуму, шырокапалосны доступ
- Герметычна запячатаны раз'ём SMA
- Нізкі цёмны ток, высокае суадносіны сігнал/шум.
- Малы форм-фактар.
Апісанне Прадукта
LK-AMPD-S — гэта гібрыд фотадыёда InGaAs і малашумячага ўзмацняльніка, прызначаны для шырокага аптычнага дыяпазону ад 1000 да 1650 нм і з каэфіцыентам узмацнення 15 дБ. Ён забяспечвае высокую хуткасць працы з паласой прапускання 12 ГГц і 18 ГГц і сілкуецца ад крыніцы харчавання +5 В.
Гэты модуль сумяшчальны са стандартным аднамодавым валакном 9/125 мкм і мае раз'ём SMA з супастаўленнем імпедансу 50 Ом.
LK-AMPD-S герметычна зачынены для аховы навакольнага асяроддзя і мае лёгкую канструкцыю, вагой менш за 23 грамы. Ён адпавядае Дырэктыве аб абмежаванні небяспечных рэчываў (RoHS) 2.0, што забяспечвае экалагічную ўстойлівасць і выкананне строгіх стандартаў бяспекі.
Тэхнічныя характарыстыкі
| Тыповы і абсалютны максімальны рэйтынг | ||||
|---|---|---|---|---|
| Параметр | Сімв. | Тып | рэйтынг | блок |
| Дыяпазон тэмператур захоўвання | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Дыяпазон тэмператур рабочага корпуса | TC | 25 | -40 ~ +85 | ℃ |
| Напружанне зрушэння | VR | +5 | +5 ~ +9 | V |
| Аптычная ўваходная магутнасць | Pin | 0 | +10 | дБм |
| Аптычная магутнасць пры выгарэнні | PB | - | +13 | дБм |
| Тэмпература паяння свінцом | Tp | 280 (10 с) | 330 (10 с) | ℃ |
| Электрычныя/аптычныя характарыстыкі (ТC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Параметр | Sym | Стан тэсту | Значэння параметраў | блок | ||
| Дыяпазон даўжыні хвалі | λ | - | 1000 ~ 1650 гг | nm | ||
| Дыяпазон частот | - | - | Х - дыяпазон | Ku - Band | - | |
| Малая прапускная здольнасць сігналу | f-3dB | TC = 22 ± 3℃ | 0 ~ 3 | 0 ~ 8 | Ггц | |
| Адказнасць | Re | VR =+5В, Пin =10 мВт | λ = 1310 нм | ≥ 0.8 | ≥ 0.85 | А/В |
| λ = 1550 нм | ≥ 0.85 | ≥ 0.8 | ||||
| Плоскасць амплітуды | A | TC = -45～+85 ℃ | ≤ ± 2 | dB | ||
| Насычанасць аптычнай сілы | Ps | VR =+ 5 В, λ = 1550 нм Мадуляваны пераменны ток |
10 | дБм | ||
| Узмацненне радыёчастотнага сігналу (тыповы) | G | - | 15 ± 1 | dB | ||
| Насычэнне выходнай магутнасці радыёчастотнага сігналу | Pз | - | +3 | дБм | ||
| Выхад VSWR | КСВ | - | ≤ 2 | - | ||
| Выходны супраціў | RL | - | 50 | Ω | ||
● Тыповыя крывыя рэакцыі

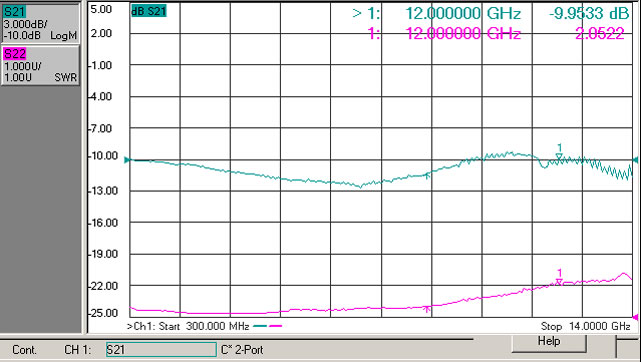

(Мал. 1. Частотная характарыстыка фотадэтэктара ў X-дыяпазоне)
(Мал. 2. Частотная характарыстыка фотадэтэктара Ku-дыяпазону)

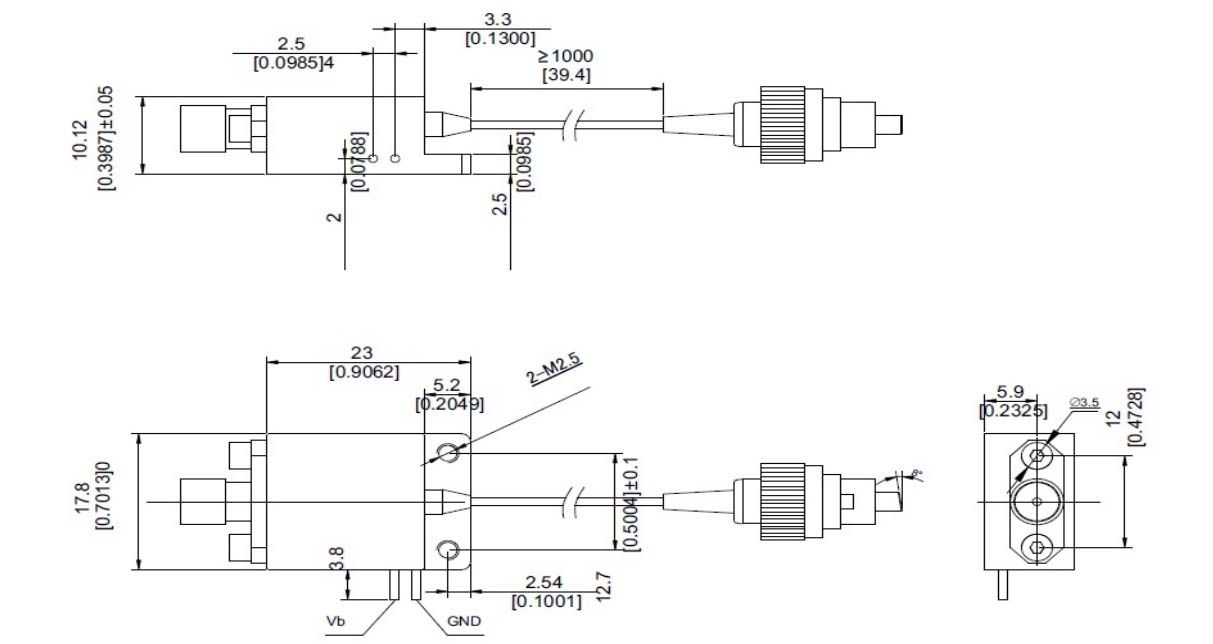

●Памеры і штыфты (адзінка вымярэння: мм [цаля])
ВЧ раз'ём: SMA
●Інфармацыя для замовы
Аркуш 1:
| код | Узмацненне радыёчастотнага сігналу | Заўвагу |
| S | 15 дБ | Тыповая і цэнтральная частата |
Аркуш 2:
| код | Аналагавая прапускная здольнасць |
| X | 0 ~ 3 ГГц |
| Ku | 0 ～ 8 ГГц |
Аркуш 3:
| код | Тып раздыма | Заўвагу |
| N | Няма раздыма | Адномодавы валаконны касічка 9 / 125 мкм |
| A | FC / APC | |
| P | ФК / ПК |
● Меры засцярогі
Радыус выгібу валакна не менш за 20 мм, каб пазбегнуць пашкоджання валакна.
Перад падключэннем валаконна-аптычнага кабеля да опталанцуга пераканайцеся, што яго злучальная паверхня чыстая.
Пры захоўванні, транспарціроўцы і выкарыстанні патрабуецца адпаведная абарона ад электрастатычнага разраду.
Усе нашы стандартныя фотадэтэктары можна наладзіць у модулі！
прыкладанняў
Апрацоўка радыёлакацыйнай інфармацыі
Электронная вайна
Вымярэнне антэны
Валаконна-аптычная сувязь
Ахова і назіранне
