LK-NY15T UWB перадатчык з прамой мадуляцыяй
- Высакахуткасны лазер DFB з прамой мадуляцыяй
- Звышшырокапалосны (лепш за 18 Ггц)
- Аўтаматычнае кіраванне аптычнай магутнасцю
- Працоўная тэмпература корпуса:（-40℃～70℃）
- Даўжыня хвалі 1550 нм
- Выдатны каэфіцыент падаўлення бакавога рэжыму
- Высокаінтэграваная модульная ўпакоўка
- Высокі дынамічны дыяпазон
- Высокая выходная магутнасць
Апісанне Прадукта
Перадатчык LK-NY15T у асноўным складаецца з некалькіх ключавых кампанентаў, уключаючы высакахуткасны лазер з непасрэдна мадуляванай размеркаванай зваротнай сувяззю (DFB), схему аўтаматычнага кантролю аптычнай магутнасці, схему аўтаматычнага кантролю тэмпературы, схему пераўтварэння стабілізацыі напружання і схему кантролю і індыкацыі.
Гэты перадатчык працуе на даўжыні хвалі 1550 нм і мае шырыню паласы мадуляцыі, якая перавышае 18 Ггц, з выхадной магутнасцю, здольнай дасягаць да 10 мВт, захоўваючы пры гэтым стабільную даўжыню хвалі выхаду. Ён сілкуецца ад аднаго станоўчага крыніцы харчавання, які забяспечвае стабільную працу ў дыяпазоне напружання ад +7V да +36V.
Акрамя таго, перадатчык LK-NY15T абсталяваны функцыямі, якія паказваюць нармальны стан як крыніцы харчавання, так і выхаду аптычнай магутнасці, забяспечваючы карыстальнікам інтуітыўна зразумелую зваротную сувязь.
Тэхнічныя характарыстыкі
Абсалютны максімальны рэйтынг
| Параметр | сімвал | мінімум | Тып. | Максімум | блок |
| тэмпература захоўвання | TSTG | 55- | +25 | +85 | ℃ |
| Працоўная тэмпература | TC | 40- | +25 | +70 | ℃ |
| Ўваходная магутнасць ВЧ1 | Pin | - | +10 | +20 | дБм |
| напружанне | Vin | +7 | +12 | +36 | V |
(1) Рэжым бесперапыннай хвалі (CW).
Аптычныя і электрычныя характарыстыкі (TC = 22±3℃)
| Параметр | сімвал | Стан | мінімум | Тып. | Максімум | блок |
| Даўжыня хвалі | λ | - | - | 1550 | - | nm |
| Частата（3 дБ） | f3dB | Х дыяпазон | 0.1 | - | 12 | Ггц |
| Ку гурт | 1 | - | 18 | |||
| Выхад святла | P | - | 5 | 10 | - | mW |
| Шум адноснай інтэнсіўнасці | рэйн | - | - | - | 155- | дБн/Гц |
| Зваротныя страты (КСВ) | КСВ | Х дыяпазон | - | - | 2 | - |
| Ку гурт | - | - | 2.2 | |||
| Уваходная кампрэсія 1 дБ | - | - | +13 | +15 | - | дБм |
Блок харчавання (TC = 22±3℃)
| Параметр | мінімум | Тып. | Максімум | блок |
| напружанне | +7 | +12 | +36 | V |
| Бягучы(2) | 0.07 | 0.1 | 1 | A |
(2) Умовы выпрабаванняў: Vin = +12V.
● Тыповая крывая рэакцыі

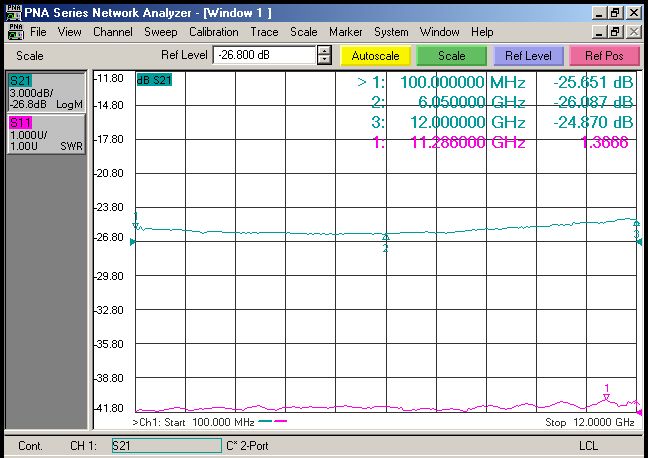

Малюнак 1 Тыповая крывая водгуку перадатчыка LK-NY15T-X
Малюнак 2 Тыповая крывая водгуку перадатчыка LK-NY15T-Ku
● Тыповая спектраграма

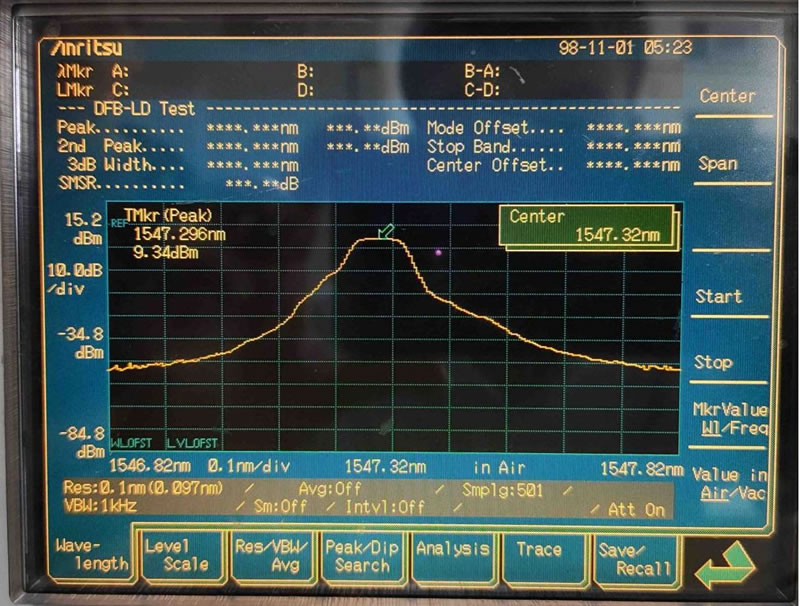

Малюнак 3. Тыповая спектраграма перадатчыка LK-NY15T
● Адзінка вымярэння: мм [цаля]

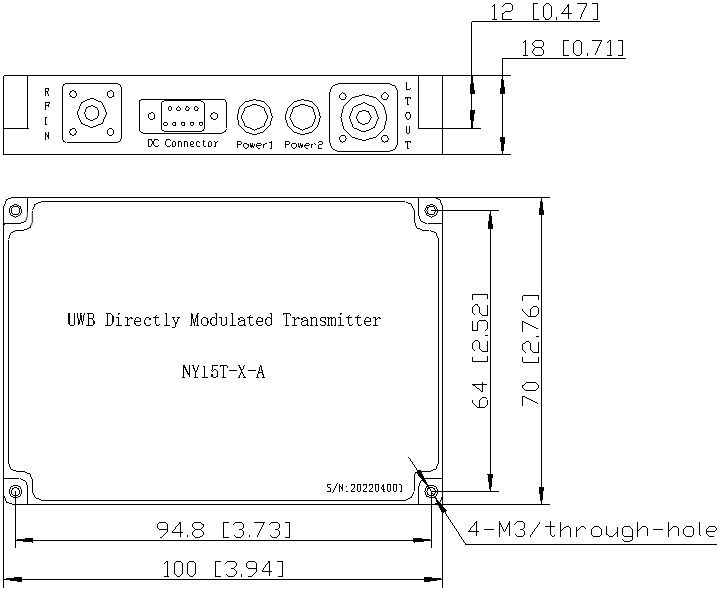

Малюнак 4. Памеры перадатчыка LK-NY15T
ВЧ раз'ём: SMA
Раз'ём харчавання: J30J-9-ZKP
● Штыфт блока харчавання
| Параметр | Description | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| напружанне | + 12V | NC | GND | NC | |||||
● інфармацыя для замовы
Аркуш 1:
| сімвал | Description |
| X | 0.1 ~ 12 ГГц |
| Ku | 1 ~ 18 ГГц |
ліст 2
| сімвал | Тып раздыма | Description |
| N | Індывідуальныя | Індывідуальныя |
| A | FC / APC | Стандартнае валакно 9/125 мкм SM |
| P | ФК / ПК | Стандартнае валакно 9/125 мкм SM |
прыкладанняў
Антэна і радар
Сістэма электроннага процідзеяння
Аналагавая радыёчастотная перадача
Шырокапалосная бесправадная сувязь
Базавая станцыя мабільнай сувязі
