LK-NY13T UWB перадатчык з прамой мадуляцыяй
- Высакахуткасны лазер DFB з прамой мадуляцыяй
- Звышшырокапалосны (лепш за 18 Ггц)
- Аўтаматычнае кіраванне аптычнай магутнасцю
- Працоўная тэмпература корпуса: （-40 ℃ ~ 70 ℃）
- Высокі дынамічны дыяпазон
- Высокая выходная магутнасць
- Шум нізкай адноснай інтэнсіўнасці (RIN)
Апісанне Прадукта
Перадатчык LK-NY13T распрацаваны з наборам перадавых кампанентаў, уключаючы высакахуткасны лазер з непасрэдна мадуляванай размеркаванай зваротнай сувяззю (DFB), падсістэму аўтаматычнага кантролю аптычнай магутнасці, падсістэму аўтаматычнага рэгулявання тэмпературы, падсістэму пераўтварэння стабілізацыі напружання і падсістэму маніторынгу і індыкацыі стану.
Гэты складаны аптычны перадатчык працуе на даўжыні хвалі 1310 нм і мае шырыню паласы мадуляцыі, якая перавышае 18 Ггц, што забяспечвае высакахуткасную перадачу даных. Ён забяспечвае выхадную магутнасць да 10 мВт і характарызуецца нізкай адноснай інтэнсіўнасцю шуму (RIN), што спрыяе выдатнай стабільнасці даўжыні хвалі на выхадзе.
Архітэктура блока сілкавання перадатчыка LK-NY13T распрацавана для аднаго станоўчага ўваходнага напружання, што забяспечвае стабільную працу ў шырокім дыяпазоне напружання ад +7В да +36В. Акрамя таго, перадатчык абсталяваны функцыяй індыкацыі стану, якая пацвярджае нармальнасць як крыніцы харчавання, так і выхаду аптычнай магутнасці, забяспечваючы карыстальнікам зваротную сувязь у рэжыме рэальнага часу.
Тэхнічныя характарыстыкі
Абсалютны максімальны рэйтынг
| Параметр | сімвал | мінімум | Тып. | Максімум | блок |
| тэмпература захоўвання | TSTG | 55- | +25 | +85 | ℃ |
| Працоўная тэмпература | TC | 40- | +25 | +70 | ℃ |
| Ўваходная магутнасць ВЧ1 | Pin | - | +10 | +20 | дБм |
| напружанне | Vin | +7 | +12 | +36 | V |
(1) Рэжым бесперапыннай хвалі (CW).
Аптычныя і электрычныя характарыстыкі (TC = 22±3℃)
| Параметр | сімвал | Стан | мінімум | Тып. | Максімум | блок |
| Даўжыня хвалі | λ | - | - | 1310 | - | nm |
| Частата（3 дБ） | f3dB | Х дыяпазон | 0.1 | - | 12 | Ггц |
| Ку гурт | 1 | - | 18 | |||
| Выхад святла | P | - | 5 | 10 | - | mW |
| Шум адноснай інтэнсіўнасці | рэйн | - | - | - | 155- | дБн/Гц |
| Зваротныя страты (КСВ) | КСВ | Х дыяпазон | - | - | 2 | - |
| Ку гурт | - | - | 2.2 | |||
| Уваходная кампрэсія 1 дБ | - | - | +13 | +15 | - | дБм |
Блок харчавання (TC = 22±3℃)
| Параметр | мінімум | Тып. | Максімум | блок |
| напружанне | +7 | +12 | +36 | V |
| Бягучы(2) | 0.07 | 0.1 | 1 | A |
(2) Умовы выпрабаванняў: Vin = +12V.
● Тыповая крывая рэакцыі

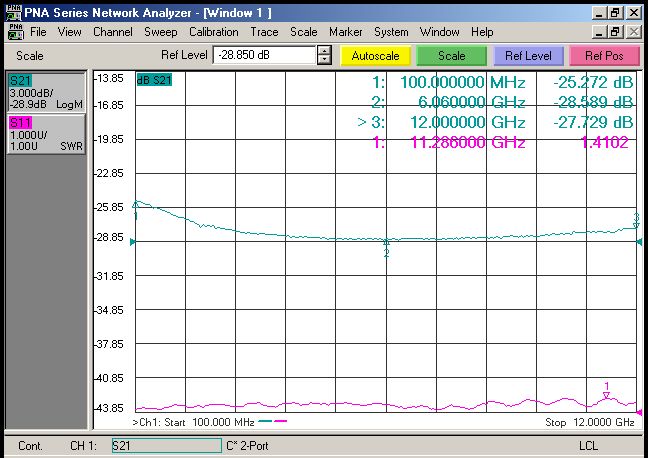

Малюнак 1 Тыповая крывая водгуку перадатчыка LK-NY13T-X
Малюнак 2 Тыповая крывая водгуку перадатчыка LK-NY13T-Ku
● Тыповая спектраграма

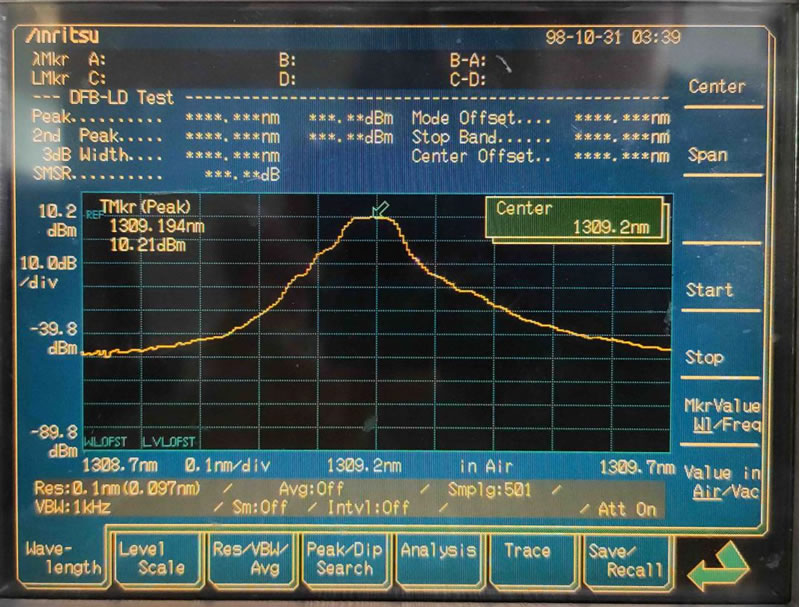

Малюнак 3. Тыповая спектраграма перадатчыка LK-NY13T
● Адзінка вымярэння: мм [цаля]

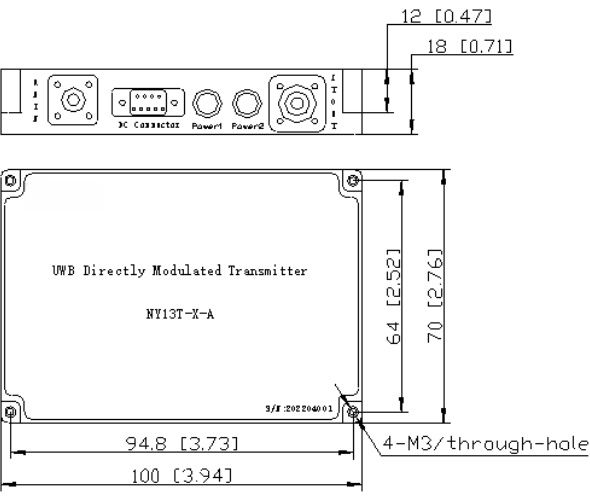

Малюнак 4. Памеры перадатчыка LK-NY13T
ВЧ раз'ём: SMA
Раз'ём харчавання: J30J-9-ZKP
● Штыфт блока харчавання
| Параметр | Description | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| напружанне | Vin | NC | GND | NC | |||||
● інфармацыя для замовы
Аркуш 1:
| сімвал | Description |
| X | 0.1 ~ 12 ГГц |
| Ku | 1 ~ 18 ГГц |
ліст 2
| сімвал | Тып раздыма | Description |
| N | Індывідуальныя | Індывідуальныя |
| A | FC / APC | Стандартнае валакно 9/125 мкм SM |
| P | ФК / ПК | Стандартнае валакно 9/125 мкм SM |
прыкладанняў
Антэна і радар
Сістэма электроннага процідзеяння
Аналагавая радыёчастотная перадача
Шырокапалосная бесправадная сувязь
Базавая станцыя мабільнай сувязі
