LK-NYC10D DML DFB лазерны модуль
- Лазерная тэхналогія DML DFB
- Даўжыня хвалі стандарту ITU DWDM
- Высокі дынамічны дыяпазон
- Прапускная здольнасць лепшая за 10 ГГц
- Выдатная стабільнасць даўжыні хвалі
- Працоўная тэмпература (-40 ℃ ~ 70 ℃)
Апісанне Прадукта
LK-NYC10D DML Laser Module - гэта ўдасканалены аптычны прыёмаперадатчык, старанна сабраны з лазерам з размеркаванай зваротнай сувяззю (DFB) з прамым мадуляваным лазерам (DML), схемай аўтаматычнага кіравання аптычнай магутнасцю, схемай аўтаматычнага кантролю тэмпературы, схемай стабілізацыі напружання і схема індыкацыі маніторынгу.
Гэты высакахуткасны лазер DML DFB прызначаны для працы ў спектры даўжынь хваль са шчыльным мультыплексаваннем па даўжынях хваль (DWDM) стандарту ITU, забяспечваючы адпаведнасць міжнародным тэлекамунікацыйным пратаколам. Паласа прапускання мадуляцыі перавышае 10 ГГц, што спрыяе высакахуткаснай перадачы даных. Модуль здольны забяспечваць выхадную магутнасць больш за 5 мВт, што вельмі важна для падтрымання цэласнасці сігналу ў розных сеткавых інфраструктурах.
Модуль серыі LK-NYC10D, які працуе ад аднаго станоўчага крыніцы сілкавання, распрацаваны для стабільнай працы ў дыяпазоне напружання ад +7 В да +36 В. Акрамя таго, модуль абсталяваны функцыянальнай сістэмай індыкацыі стану, якая забяспечвае зваротную сувязь у рэжыме рэальнага часу аб нармальнасці крыніцы харчавання і выхаду аптычнай магутнасці, павышаючы надзейнасць сістэмы і спрашчаючы дыягностыку.
Тэхнічныя характарыстыкі
Абсалютны максімальны рэйтынг
| Параметр | сімвал | мінімум | Тып. | Максімум | блок |
| тэмпература захоўвання | TSTG | 55- | +25 | +85 | ℃ |
| Працоўная тэмпература | TC | 40- | +25 | +70 | ℃ |
| Ўваходная магутнасць ВЧ1 | Pin | - | +10 | +20 | дБм |
| напружанне | Vin | +7 | +12 | +36 | V |
(1) Бесперапынная хваля (CW)
Аптычныя і электрычныя характарыстыкі (TC = 22±3℃)
| Параметр | сімвал | Стан тэсту | мінімум | Тып. | Максімум | блок | Заўвагу |
| Даўжыня хвалі | λ | - | 1527.99 | - | 1563.05 | nm | Стандарт МСЭ |
| Частата（3 дБ） | f3dB | S група | 0.1 | - | 3.5 | Ггц | - |
| З дыяпазонам | 0.1 | 8.5 | Ггц | - | |||
| Аптычная выходная магутнасць | P | - | 5 | 10 | - | mW | - |
| Шум адноснай інтэнсіўнасці | рэйн | - | - | - | 155- | дБн/Гц | - |
| КСВ | КСВ | - | - | - | 2 | ||
| Уваходная кампрэсія 1 дБ | - | - | +13 | +15 | - | дБм | - |
Блок харчавання (TC = 22±3℃)
| Параметр | мінімум | Тып. | Максімум | блок |
| напружанне | +7 | +12 | +36 | V |
| Бягучы(2) | 0.07 | 0.1 | 1 | A |
(2) Умовы выпрабаванняў: Vin = +12V.
● Тыповыя дадзеныя

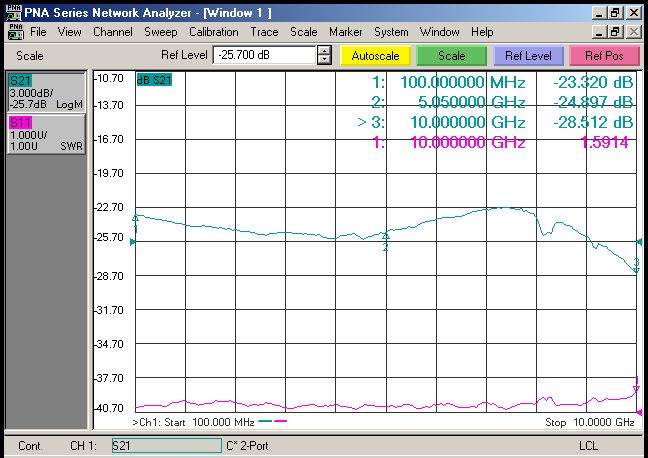

Мал. 1 Тыповая частата лазера LK-NYC10D-S DML DFB
Мал. 2 Тыповая частата лазера LK-NYC10D-C DML DFB
● Тыповая спектральная крывая

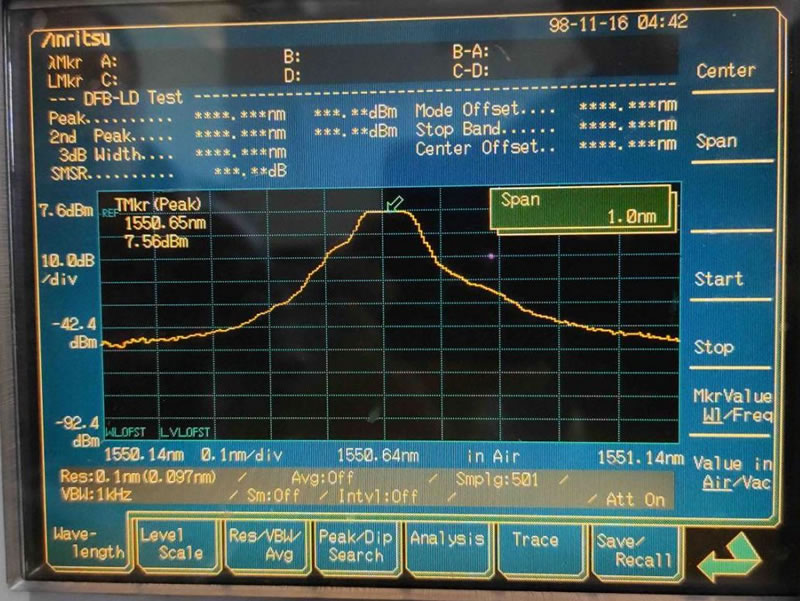

Мал. 3 Тыповая спектральная крывая лазера LK-NYC10D DML DFB
● Адзінка вымярэння: мм [цаля]

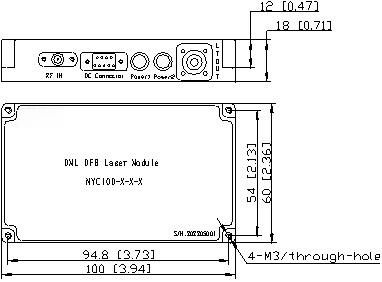

Малюнак 4. Памеры лазернага модуля LK-NYC10D DML DBF
ВЧ раз'ём: SMA
Раз'ём харчавання: J30J-9-ZKP
● Інфармацыя аб замове
Аркуш 1:
| мадэль | Тыповая даўжыня хвалі |
| S | 0.1 ~ 3.5 ГГц |
| C | 0.1 ~ 8.5 ГГц |
ліст 2
| NO. | Частата (ТГц) | Даўжыня хвалі (нм) | NO. | Частата (ТГц) | Даўжыня хвалі (нм) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Аркуш 3:
| мадэль | злучальнік | Заўвагу |
| N | няма | Фланец |
| A | FC / APC | Стандартнае валакно 9/125 мкм SM |
| P | ФК / ПК | Стандартнае валакно 9/125 мкм SM |
прыкладанняў
Аддаленая антэна
Сеткі сотавай сувязі і PCS
Аналагавая радыёчастотная перадача
Адсочванне, тэлеметрыя і кантроль
Шырокапалосная бесправадная сувязь
Сістэма DWDM
Бесправадная сувязь
